Все электронные компоненты имеют срок службы. Он обычно довольно большой, что позволяет устройству работать долгое время. Однако бывает устройство выходит из строя или начинает сбоить. Причин может быть довольно много и чтобы определить причину и отремонтировать устройство, нужны серьезные знания и навыки.

К счастью все не так плохо. Дело в том, что очень распространенной причиной выхода из строя является пробой конденсаторов, который может исправить практически любой человек с более менее прямыми руками. Именно об этой причине мы и поговорим сейчас.

Если компьютер сломался и не загружается или работает, но происходят различные сбои в работе, нужно найти виновника. Как это сделать, несколько выходит за рамки обсуждаемой темы, поэтому будем считать, что неисправный компонент вы уже определили.

Мы будем рассматривать принцип замены конденсаторов на примере видеокарты. Компьютер тормозил и зависал, появлялись артефакты и замирания изображения на мониторе. Видеокарта была извлечена из слота на материнской плате и внимательно осмотрена. На ней отсутствовали сколы, трещины, следы возгорания, но половина конденсаторов была вздута. Опираясь на имеющую информацию, можно с большой долей вероятности утверждать, что замена конденсаторов на новые, полностью восстановит ее работоспособность. Конечно, возможно по мимо них еще что то сломалось, но это менее вероятно.

Видеокарту можно просто отнести в компьютерный ремонт, а можно попытаться отремонтировать самостоятельно, поскольку это не сложно. Электролитические конденсаторы выглядят в виде цилиндров (бочонков) и обычно имеют на торце насечку с различным рисунком. Благодаря ей, когда конденсатор выходит из строя, он не взрывается, а выдавливает торец и он раскрывается, позволяя электролиту увеличится в объеме. Даже слегка вспухший верхний торец свидетельствует о его неисправности и необходимости замены. Однако сложность заключается в том, что иногда он может выдавиться вниз или даже не иметь заметных внешних признаков повреждения.

Здесь речь идет о конденсаторах для навесного монтажа, которые достаточно крупные и их можно паять самым обычным бытовым паяльником даже практически без навыков пайки. За остальные миниатюрные элементы для поверхностного монтажа простому человеку браться без знаний, опыта и оборудования бесполезно.

Наша задача внимательно осмотреть плату и найти поврежденные или подозрительные конденсаторы. На них сверху или сбоку на корпусе должна быть маркировка. По ней в магазине радиодеталей покупается аналог. В данном случае видно, что повреждены 5 конденсаторов — 470 µF 16V и один — 1000 µF 16V. Остальные внешне исправны.

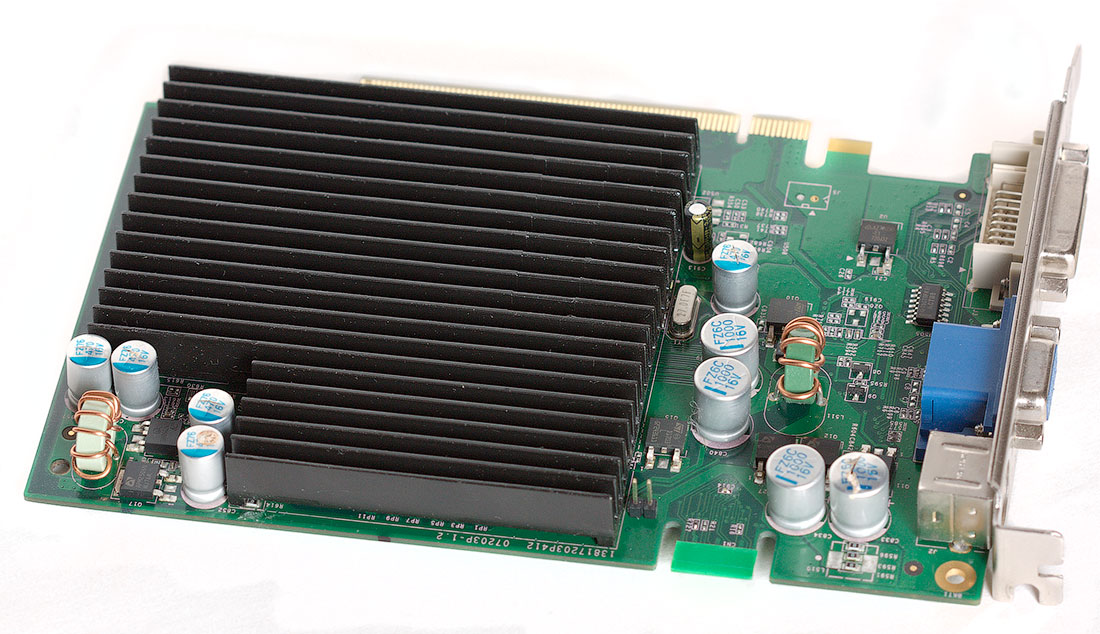

Видеокарта со вздувшимися конденсаторами

Дальше все просто, в магазине радиодеталей были приобретены 6 конденсаторов с аналогичными параметрами, из видеокарты выпаяны неисправные конденсаторы и на их место впаяны новые. После чего видеокарта полностью восстановила свою работоспособность.

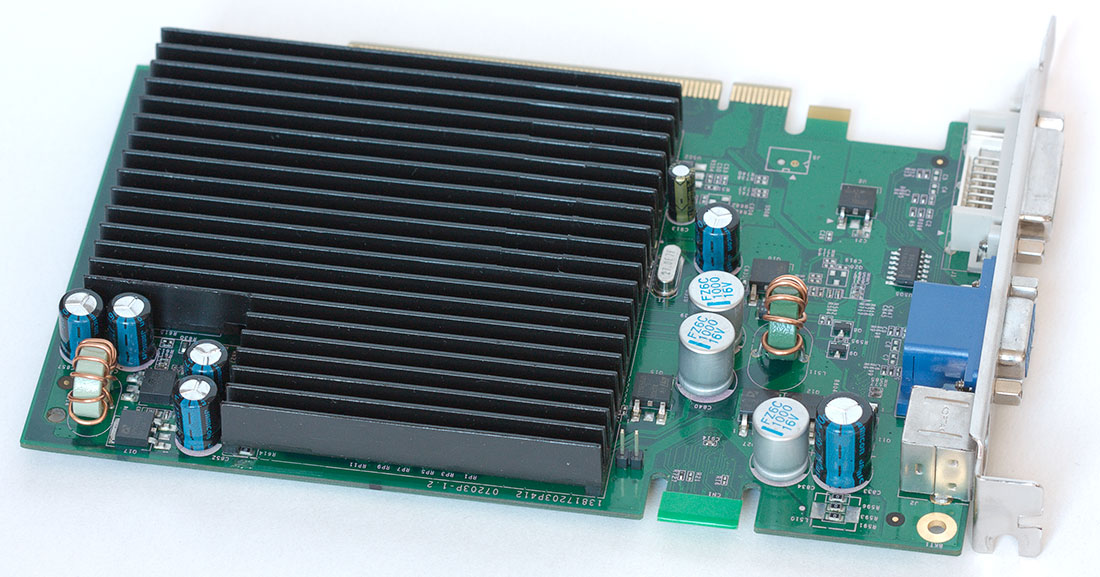

Видеокарта с замененными кондесаторами

Возможно, стоило заодно заменить и оставшиеся внешне исправные конденсаторы, но пока и так работает. Сложность заключается в том, что достоверно определить исправность конденсатора даже с помощью мультиметра, невозможно без его изолирования от схемы, то есть сначала его надо выпаять, а затем только проверять прибором или просто заменить заведомо исправным. Довольно неудобно, когда их на плате много и нет явно вышедших из строя.

Ответственно заявляем, что для ремонта такого рода в домашних условиях совершенно не требуется разбираться в электронике и быть магистром пайки. Достаточно иметь желание, паяльник, флюс, припой и хотя бы немного прямые руки. Даже если вы никогда ничего не паяли, ваши шансы на успех довольно велики. Как пользоваться паяльником, правильно выпаять старые конденсаторы и впаять новые выходит за рамки статьи. Кто не в курсе, поищите в интернете, там много подробной информации как это правильно делать.

Кто-то может сказать, зачем заниматься такой ерундой, особенно если ты не радиолюбитель. Проще купить новую видеокарту или, в крайнем случае, отдать в ремонтную мастерскую. Тут каждый человек решает для себя сам как поступить, но стоит отметить, что новые конденсаторы в количестве 6 штук обошлись в 21 рубль, а новая видеокарта даже самая дешевая будет стоить около 1000 рублей. Выводы каждый сделает для себя сам, но стоит заметить, что даже если попытка самостоятельного ремонта будет не удачной, это не отразится заметно на вашем бюджете, зато в случае успеха чувство гордости вам гарантированно.

Напоследок отметим несколько моментов относительно электролитических конденсаторов, которые необходимо знать желающим, самостоятельно отремонтировать компьютер дома.

Полярность — конденсаторы имеют плюс и минус и должны устанавливаться строго в соответствии с ней. Минусовой контакт помечен, синей полоской на торце родных конденсаторов на фотографии и знаком минус на боковой поверхности вновь установленных. На печатной плате минусовой контакт закрашен.

Фирма изготовитель — нет нужды искать конденсаторы той же фирмы, достаточно, чтобы они были с аналогичными характеристиками. Так же не стоит покупать продукцию неизвестных производителей, поскольку качество может быть низким.

Напряжение — каждый конденсатор рассчитан на определенное максимальное напряжение, которое указывается в его маркировке. Подбирайте аналог с таким же напряжением или часто советуют ставить несколько больше, чтобы иметь запас. В данном примере конденсаторы на 16 В, а можно было бы поставить например на 25 В.

Емкость — указывается на корпусе и выражается в микрофарадах. Она должна быть такой же, как и у старого, меньше нельзя, но и больше не желательно. В данном примере 470 мкФ и 1000 мкФ.

Размеры — выражается в диаметре и высоте. Стоит помнить о размерах конденсатора, поскольку он может находиться вплотную к другим элементам на печатной плате и просто не поместится, если будет больше по размерам. Особенно внимательным нужно быть, если ставите новый конденсатор с увеличенным вольтажом или емкостью.

Рабочая температура — электронные компоненты в процессе своей работы нагреваются сами и нагревают окружающее пространство. Есть конденсаторы рассчитанные на 85°С и есть на 105°С. В компьютере стоит применять конденсаторы рассчитанные на 105°С, в бытовых устройствах без сильного нагрева можно 85°С.

Вот собственно и все. Теперь вы можете самостоятельно ремонтировать в домашних условиях наиболее распространенную неисправность и не важно, где она случилась, на материнской плате, в блоке питания, в телевизоре или радиоприемнике.
