Блоку питания компьютера часто отводится незаслуженно низкая значимость в глазах пользователей компьютера, особенно среди новичков. Однако его работоспособность компьютера напрямую зависит от его стабильной работы. Давайте рассмотрим, на что стоит обращать внимание при выборе и эксплуатации блока питания компьютера.

Блок питания (БП) служит для преобразования переменного тока из сети в постоянный ток различных напряжений для питания компонентов компьютерной системы. В дополнение к сказанному, блок питания обеспечивает определенную защиту от помех и участвует в охлаждении компьютерного корпуса, если расположен в его верхней части.

От его качества и стабильности характеристик напрямую зависит работоспособность компьютера. Очень часто в различных глюках вроде бы связанных с другими компонентами компьютера виновен блок питания компьютера. Хотя начинающие пользователи компьютера грешат на него в последнюю очередь. У него может не хватать мощности в определенные моменты, так как со временем характеристики электронных компонентов ухудшаются или вы установили в систему новые комплектующие, например дополнительную память. Так же следует помнить, что дешевые блоки питания от неизвестных производителей на практике выдают гораздо меньшую мощность, чем написано на их этикетках.

Есть еще один момент, который необходимо учитывать при выборе компьютерного блока питания. Как уже говорилось выше, блок питания выдает несколько напряжений. В современных блоках это 3,3, 5 и 12в. Соответственно по каждой линии питания есть своя максимальная мощность, которую он может обеспечить, причем напряжение +12в может быть разделено на несколько линий питания. Поэтому, когда указывается мощность блока питания 400 Вт, то имеется в виду суммарная долговременная мощность по всем каналам (пиковая мощность естественно больше), причем она меньше арифметической суммы мощности по отдельным каналам. Следовательно, возможна ситуация, когда по какой-нибудь линии будет перегрузка, а остальные слабо нагружены и, несмотря на то, что в сумме компьютер будет потреблять меньше 400 Вт, он будет работать нестабильно. Всю информацию о количестве линий и распределения нагрузки по ним можно увидеть на этикетке блока питания или на сайте производителя.

Стандарты

В современных блоках питания стандарта ATX их электрические характеристики и размеры стандартизованы. Однако имеется несколько версий стандарта и определенная свобода производителей в выборе количества и наличия разъемов у компьютерного блока питания. Поэтому необходимо подбирать блок под имеющуюся материнскую плату и остальные компоненты компьютерной системы.

Например, разъем для подключения к материнской плате может быть 20 или 24-штырьковым, причем он может быть не цельным, а разборным 20+4 для возможности подключения более старых плат. Современным материнским платам требуется отдельный 4-х штырьковый разъем для питания процессора и могут понадобиться дополнительные 6 или 8-штырьковые разъемы питания материнской платы.

В зависимости от используемых жестких дисков и CD-привода требуются определенное количество разъемов molex и/или sata-разъемов. Видеокарта тоже может требовать разное количество разъемов для своего питания. Так же следует учитывать длину проводов и расстояние между разъемами. Все это необходимо учитывать при выборе блока питания, хотя часть несоответствий можно решить с помощью переходников.

Еще одной важной темой является эффективность блока питания компьютера, то есть насколько эффективно он преобразует сетевое напряжение в постоянное для питания электронных компонентов. Ответить на этот вопрос позволяет сертификация «80 PLUS» показывающая эффективность работы блока питания при различных режимах нагрузки.

Тип сертификации 80 PLUS 230 В

Степень загрузки блока10%20%50%100%
80 PLUS Только для 115 В, выше 80%
80 PLUS Bronze - 81% 85% 81%
80 PLUS Silver - 85% 89% 85%
80 PLUS Gold - 88% 92% 88%
80 PLUS Platinum - 90% 94% 91%
80 PLUS Titanium 90% 94% 96% 91%

Другими словами, чтобы блок питания выдавал 500 Вт ему нужно потратить примерно 588 Вт из сети в зависимости от его сертификата. Эта разница просто уйдет в тепло, дополнительно нагревая компьютер, а так же будет посчитана электрическим счетчиком и оплачена из вашего кармана. Следовательно, чем эффективней блок питания, тем лучше, но в то же время он становится дороже. Узнать какому сертификату соответствует блок можно на его этикетке.

80 plus

Характеристики блока питания компьютера

Помимо рассмотренных выше характеристик, есть еще некоторые моменты, которые могут повлиять на ваш выбор. Давайте их тоже кратко рассмотрим.

Производитель блока питания. Стоит покупать только продукцию известных брендов и это не пустые слова. Дело даже не в том, что продукция «неизвестной» компании может сломаться через несколько месяцев, гораздо хуже, что информация с наклейки может быть очень далека от действительности и блок обозначенный как 450 ватный может выдавать только 300 честных ватт со всеми вытекающими последствиями. Второй момент заключается в том, что у безымянного блока могут сильно плавать напряжения относительно своих номинальных значений, что может выливаться в сбои в работе оборудования.

Способность вырабатывать требуемое напряжение в границах стандартов в различных режимах работы. Наиважнейшие качество определяющее стабильность работы всей системы. Проверить возможно только экспериментальным путем. Некоторые сайты публикуют тесты блоков питания, сделанные своими силами.

Мощность блока питания должна быть не слишком маленькой и не слишком большой. Если мощности не хватает, то все понятно, а вот с обратным вариантом, все не так очевидно. Помимо большей стоимости, он будет тратить в пустую электричество, а так же будет очень слабо нагружен, что плохо в силу особенностей их конструкции. Посчитать примерную требуемую мощность блока питания можно исходя из суммарной мощности используемых в компьютере комплектующих или воспользоваться каким-нибудь калькулятором для расчета мощности блока питания компьютера которых в интернете множество.

Наличие коррекции фактора мощности или Power Factor Correction (PFC) по-английски. Служит для снижения нагрузки на электрическую сеть и в некотором роде стабилизирует напряжение на входе блока питания. Бывает пассивным и активным, последние ставят в более качественные изделия.

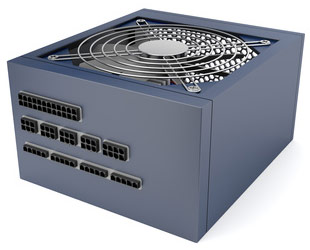

Модульная система кабелей. В некоторых блоках питания кабели идущие из него являются быстросъемными. Это позволяет подключить только необходимое их количество, что облегчает доступ внутрь компьютерного корпуса и улучшает его вентиляцию.

modular power supply

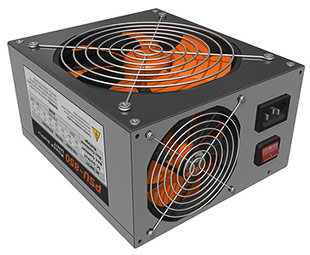

Уровень шума. Компьютерный блок питания во время своей работы нагревается, поэтому в подавляющем большинстве моделей применяется охлаждение в виде вентиляторов (кулеров). Их задача засасывать воздух изнутри корпуса компьютера, прогонять через корпус блока питания и выбрасывать горячий воздух наружу. Дополнительная сложность состоит в том, что засасываемый воздух уже нагрет другими компонентами компьютерной системы, поэтому и говорят, что блок питания участвует в охлаждении всего компьютера. Количество, размеры, скорость и алгоритм работы кулеров могут быть различные. В одном будет один 80-ти миллиметровый вентилятор, в другом уже два, на вдув и выдув, а в третьем один, но 120-ти миллиметровый вентилятор. Скорость кулера может быть постоянной или меняться по какому то алгоритму. Все это влияет на уровень шума производимый блоком питания во время своей работы. Однако есть общее правило, что чем больше размер вентилятора, тем ему требуется меньшая скорость вращения для создания одинакового воздушного потока. Другими словами, при прочих равных блок питания компьютера со 140 мм вентилятором будет тише, чем такой же, но с 80 мм.

two fan power supply

Есть отдельная категория блоков питания с пассивным охлаждением или по-другому безвентиляторных. Их охлаждение осуществляется за счет массивных радиаторов выполненных заодно с корпусом, однако максимальная мощность их сильно ограничена, а цена довольно высокая. Хотя недостаток мощности можно обойти, установив в компьютер два блока питания и синхронизировав их работу.

Вот и все основные моменты, на которые стоит обращать внимание при выборе блока питания компьютера. Так же в сети можно найти множество обзоров, где проверяются реальные характеристики конкретных моделей относительно заявленных производителем.
